一、項目背景

長春市五大污水處理系統“一廠一策”提質增效工程，指北郊、東南、南部、西部、串湖五大污水處理系統。其中，東南污水處理系統，共包含8項內容，分別為檢測、清掏、修復工程；小區及企事業單位分流改造工程；市政排水管線新建、分流改造工程；地表行泄通道工程；水系修復工程；泵站新建工程；污水處理廠擴建工程；基坑支護工程。福祉大路雨水泵站屬于泵站新建工程中的一個子項。

2020年9月3日，受臺風“美莎克”影響，我市發生強降雨，全市平均降雨量33.9毫米。南關區福址大路附近累計降雨量達37毫米，達暴雨黃色預警等級，在福址大路道路內發生嚴重內澇積水問題，最大積水深度超80厘米，積水時間長，無法由重力流排出，最終采用強排措施解決。

經過實地調查并結合測量、物探資料，梳理區域排水系統，通過多方案比選，并經過專家論證，最終確定新建福祉大路雨水泵站，以解決福祉大路周邊內澇問題，保障周邊居民的雨季出行安全，改善城市形象、促進城市經濟發展。

二、項目內容

福祉大路雨水泵站位于靠邊王支溝北岸、濱河?xùn)|街與寶裕悅蘭灣三期地塊之間的100m寬公園綠地內， 設計規模8.0m3/s，由粗格柵間、配電間、地下泵池、出水渠道等部分組成，廠區總占地面積1954.60m2。

三、項目亮點

我公司在收到此項工作任務后，高度重視，多次討論，優化設計，保質保量完成設計成果文件，本項目于2022年初設計完成，并于2022年末完成竣工驗收，正式運行效果良好。

總結項目設計過程中，值得分享的設計經驗如下：

1、利用infoworks ICM管網水力模型，科學合理制定解決方案。

通過建立Infoworks ICM管網水力模型，分析在暴雨黃色預警工況下，當日雨水排放情況，找出內澇積水發生原因，輔助治理方案決策。

通過已建福祉大路d500-d2000雨水管線的縱斷分析，推斷福祉大路雨水管網局部存在反坡問題。受西側道路最低點管徑及覆土影響，濱河?xùn)|街雨水管網位于靠邊王支溝下。d2000雨水管線末端距離靠邊王支溝約150米，雨水需頂托約2.5米才能通過深1米地表臨時導流明溝緩慢排放。

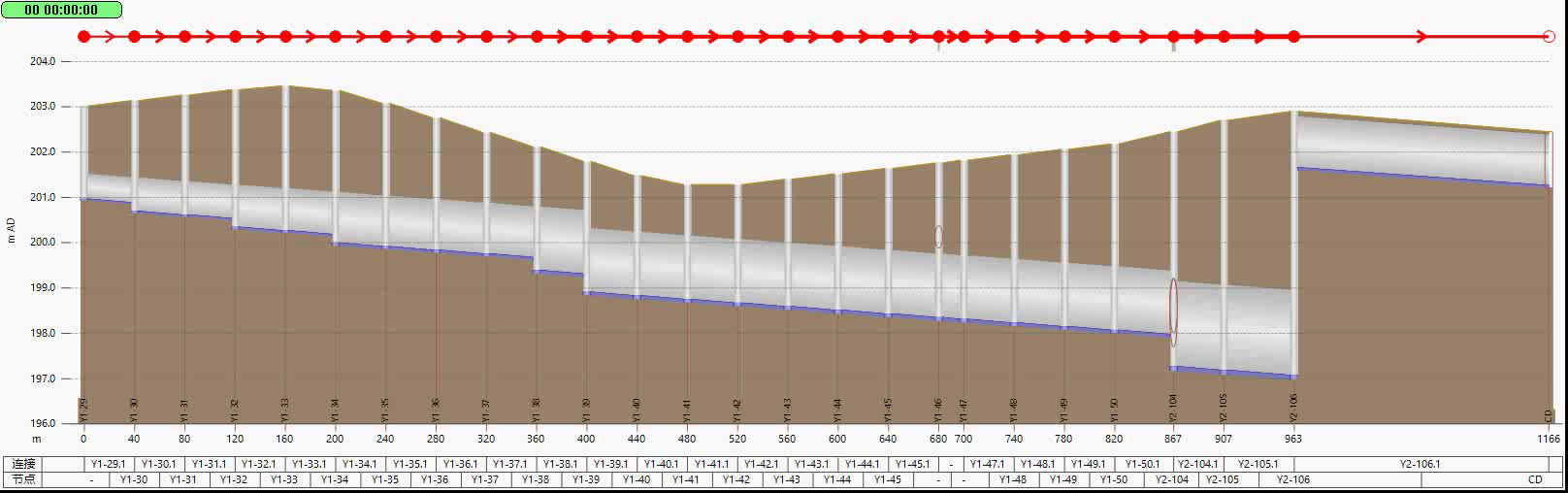

圖1福祉大路已建雨水管線縱斷面圖

2、針對初期雨水的治理措施。

根據《城鎮雨水調蓄池工程技術規范》，本工程設初期雨水泵2臺，1h排除初期雨水棄流量。初期雨水泵采用DN600出水管，接入d1200市政污水管道。為提高初期雨水泵利用率，合理利用資源，將排除初期雨水的潛水排污泵出水總管設置兩個出口，用電動閥門控制切換。小雨時，利用此泵提升雨水至雨水出水總渠，避免大泵頻繁開啟，也節約能耗。

3、廠區設計結合低影響開發設計理念

本工程踐行低影響開發設計理念，廠區通過設置下沉綠地、轉輸型植草溝、縫隙透水磚透水鋪裝、透水混凝土鋪裝、立緣石開口、溢流式雨水口、雨水井、環保型攔污籃及復合砂基礎攔污過濾槽等措施，以滿足徑流總量控制率指標要求。

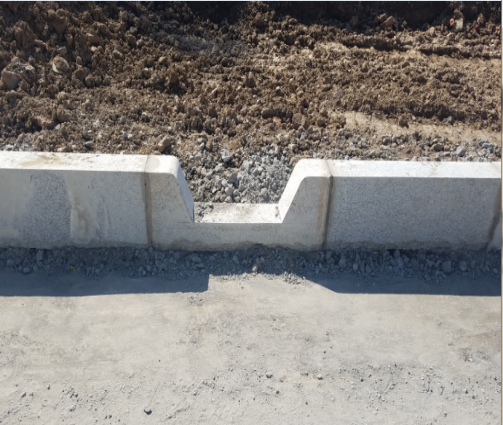

圖2 排水路緣石

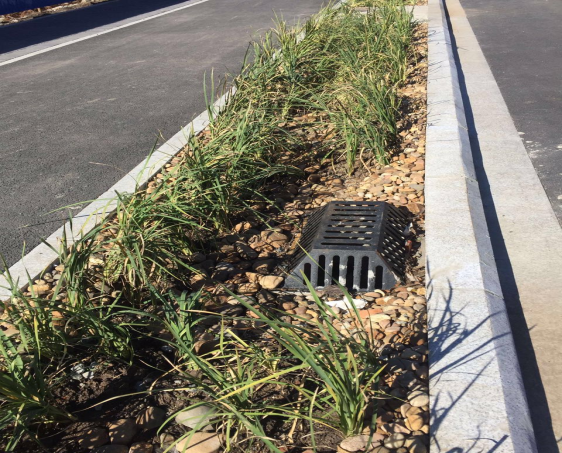

圖3方形溢流式雨水口

四、項目進展情況

本項目于2022年初設計完成，并于2022年末完成竣工驗收，正式運行效果良好。福祉大路雨水泵站的建設解決了區域積水問題，避免區域雨水進入污水管線，從而對解決汛期東南污水廠廠前污水管線溢流及后三家溝溢流污染起到積極的作用。

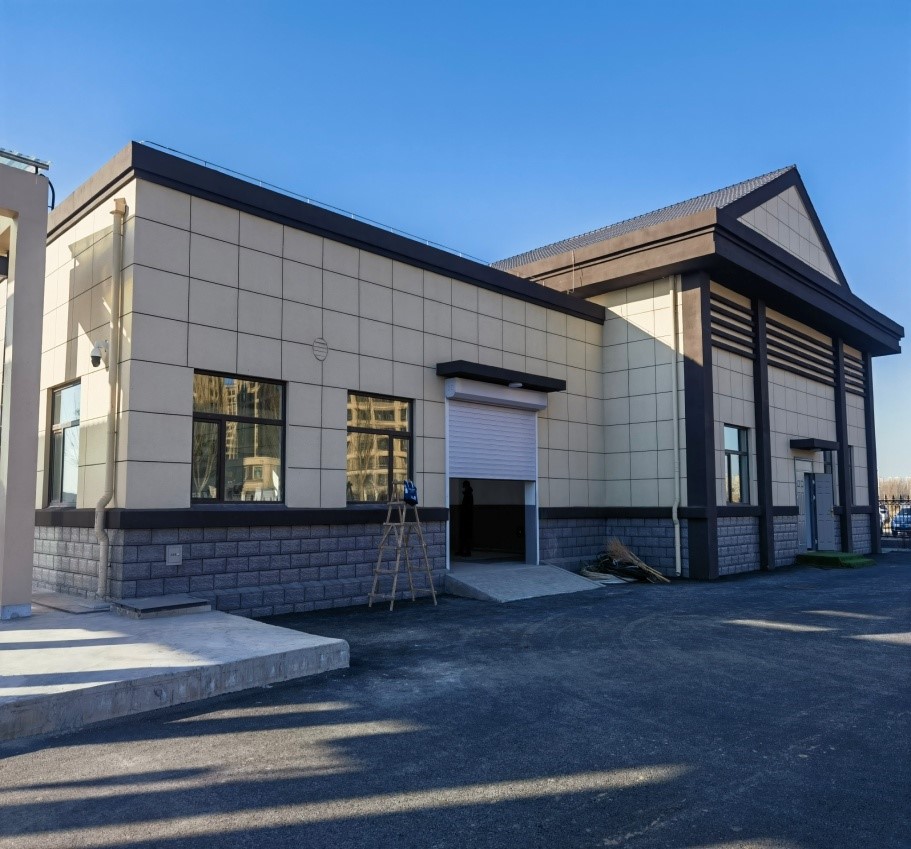

圖4福祉大路雨水泵站效果圖

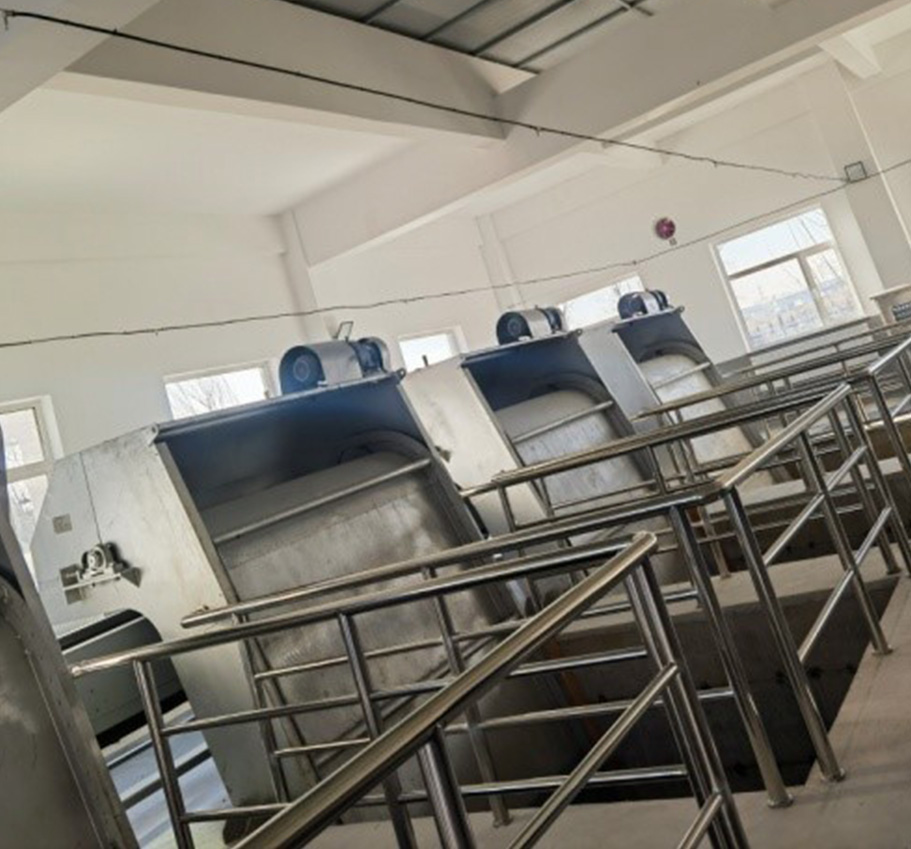

圖5福祉大路雨水泵站實景圖
