1、原南四環路恒大名都小區處現狀

　　南四環路恒大名都小區處道路寬66m，車速較快，大型貨車較多。無行人安全過街措施。

　　2、人行天橋方案

　　本工程為兩跨連續鋼箱梁橋，主橋全長65米，橋寬5.5米；主橋兩側設四道下橋梯道，梯道全長72m，全寬4.0m，梯腳落地處新建人行道與既有人行道順接，新建人行道面積88.3㎡。

主體工程造價：912.33萬元。

　　人行天橋主橋上部結構采用連續鋼箱梁，跨徑布置為：2+30.5+30.5+2m，主橋全長65m。主橋全寬5.5m，梁高1.3m，主梁內部沿順橋向設置橫隔板，橫隔板標準間距2.0m。四道下橋梯道上部結構采用連續梁結構，梯道全長72m，坡度1:2；梯道梁全寬4.0m，斷面由邊箱、中箱及踏步組成，邊箱高0.65m，寬0.25m，中箱高0.45m，寬0.5m。主橋下部墩柱采用圓形擴大頭墩柱及花瓶墩，樁基采用鉆孔樁，墩柱與樁基用承臺連接。梯道采用樁柱式結構，樁基采用人工挖孔樁。

　　3、技術創新和亮點

　　3.1恒大名都人行天橋是我院首個完工的總承包項目，是典型的小工程、大意義的代表。

該工程的完工標志著我院EPC業務的成功，是我院業務拓展的標志性工程，為我院進一步開展總承包工程積累了經驗與業績。

　　3.2天橋從方案到施工圖，從總體到細節都融入了人文設計，踐行精細化設計理念。在天橋附近設置引導標志，橋上及橋下引導設置盲道，欄桿增設無障礙扶手，頂棚采用濾光耐力板，是我院橋梁設計精細化的一個標志性工程。

各級領導視察恒大名都人行天橋施工

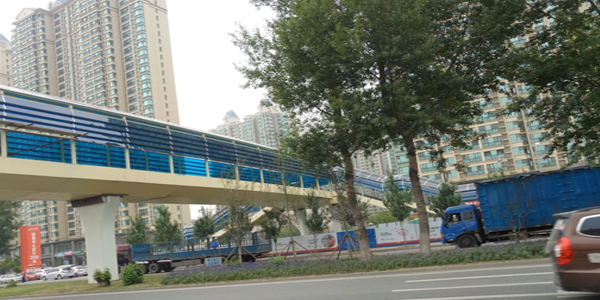

恒大名都側面圖

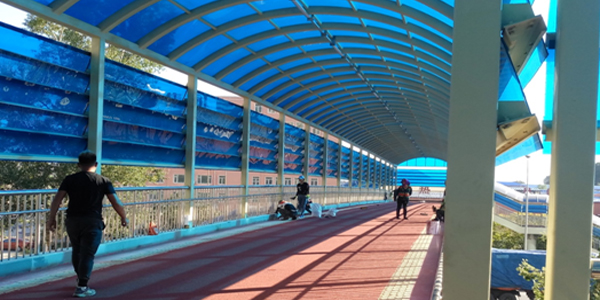

天橋無障礙設施及濾光板

恒大名都人行天橋效果圖正視
